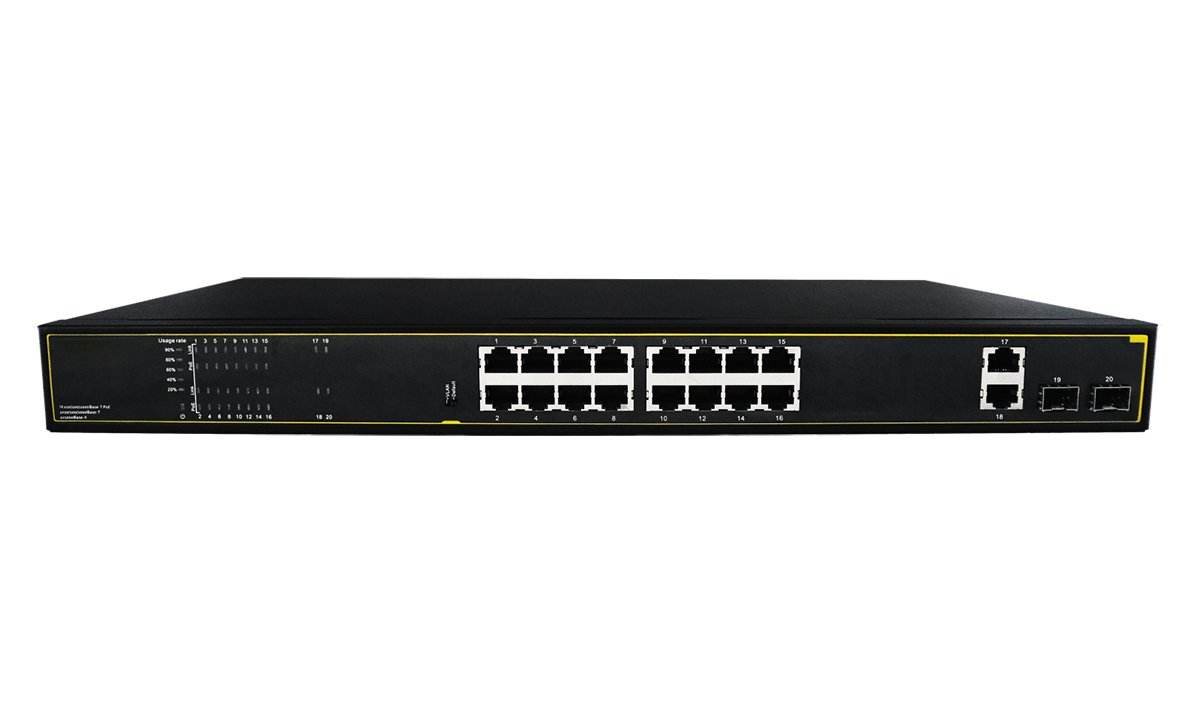

计算机网络硬件设备交换机--原理
交换机工作在OSI参考模型的第二层的数据连接层。每个端口成功连接后，交换机的CPU将MAC地址与端口匹配，以创建MAC表。将来，发送到此MAC地址的数据包将只发送到此端口，而不是所有端口。因此，交换机可以用于数据连接层传输，即共享冲突域。然而，网络层广播，即广播域，无法细化。
交换机具有带宽返回总线和内部交换机矩阵。交换机上的所有端口都连接到此电路总线。控制电路接收到数据包后，处理端口将查找阵列中的地址比较表，以确定连接到目标MAC上的NIC（网卡）的端口（网卡上的硬件地址）。数据包通过内部交换矩阵快速传输到目的端口。如果没有目标MAC，则将其发送到所有端口。收到端口响应后，Exchange将学习新的MAC地址并将其添加到内部MAC地址表中。交换机还可以将网络与IP地址表进行比较，并仅通过交换机分割所需的网络流量。过滤和转发交换机可以有效地减少冲突域，但不能分离广播网络层，即广播域。
计算机网络硬件设备交换机--端口
交换机可以同时在多个端口对之间传输数据。每个端口可以被视为单独的物理网段（注意：非IP网段）。连接的网络设备独立地使用整个带宽，而不与其他设备竞争。当节点A向节点D发送数据时，节点B可以同时向节点C发送数据。这两种传输都具有网络的所有带宽，并有自己的虚拟连接。如果使用10 Mbps以太网交换机，交换机的总流量为2×10 Mbps=20 Mbps如果使用10 Mbps共享HUB，HUB的总流量将不超过10 Mbps。总之，交换机是一种基于MAC地址标识的网络设备，可以完成数据帧的打包和转发。交换机可以学习MAC地址并将其保存在内部地址表中。可以在数据帧的发起方和目标接收方之间设置临时交换路径，以将数据帧直接从源地址移动到目标地址。
计算机网络硬件设备交换机--传输
交换机的传输模式包括全双工、半双工和全双工/半双工自适应。
交换机的全双工意味着交换机可以在传输数据的同时接收和同步数据。它就像一部电话。你也可以在对话中听到对方的声音。所有交换机都支持全双工。全双工的优点是延迟小、速度快。
对于全双工，我们应该提到另一个密切相关的概念，即“反双工”。半双工意味着一次只发生一个操作。例如，在狭窄的道路上，一次只能通过一辆车。当两辆车朝相反方向行驶时，只有一辆车可以通过，另一辆车在你的头后面行驶。这个例子清楚地说明了反双工的原理。初始对讲机和初始集线器是半双工产品。随着技术的发展，反双重工会逐渐退出历史舞台。
